空氣懸浮風機的工作原理基于氣體動壓懸浮和高速動力傳遞兩大核心機制，通過非接觸式支撐實現高效節能運行。以下是分步詳細解析：
1. 氣膜懸浮形成機制
（1）動壓效應產生
- 高速旋轉：電機驅動葉輪以20,000~200,000 rpm超高速旋轉（傳統風機僅1,500~3,000 rpm）。
- 楔形間隙設計：轉子與彈性箔片軸承之間形成楔形間隙（前端窄、后端寬），旋轉時氣體被高速帶入間隙。
- 氣體壓縮增壓：氣體在楔形空間內受離心擠壓，形成微米級高壓氣膜（厚度0.5~20μm，氣壓可達常壓的3~5倍），產生足夠支撐力抵消轉子重量。
（2）非接觸懸浮維持
- 自穩定特性：氣膜具有自適應剛度，轉子偏移時氣膜壓力梯度自動調整，恢復平衡位置。
- 零機械摩擦：懸浮狀態下轉子與軸承完全脫離接觸，摩擦損耗僅為傳統滾珠軸承的5%~10%。
- 啟動階段接觸：低轉速時需輔助軸承短暫支撐（<10%運行時間），達到臨界轉速（約5,000 rpm）后進入全懸浮狀態。
2. 動力傳遞系統
（1）超高速電機驅動
- 永磁無刷直流電機：采用稀土永磁體（如釹鐵硼），磁場強度高，效率達97%。
- 直聯結構：葉輪與電機軸直接連接，取消齒輪箱，傳動損耗趨近于零。
- 變頻調速：通過IGBT逆變器實現0~100%無級變速，響應時間<50ms。
（2）葉輪氣動設計
- 三維扭曲葉片：航空級鋁材（如AL7075）經5軸CNC加工，葉片型線符合NACA翼型曲線，氣動效率>92%。
- 離心壓縮原理：高速葉輪將空氣徑向甩出，動能轉化為壓力能，出口壓力可達1.5 bar（單級）或更高。
3. 閉環控制保障
（1）實時監測系統
- 傳感器網絡：
- 振動監測：壓電加速度計，靈敏度±0.1 mV/g
- 溫度監測：紅外熱成像+PT100鉑電阻，精度±0.5℃
- 氣壓監測：MEMS壓阻傳感器，量程0~2 bar
（2）智能反饋控制
- PID算法：根據監測數據動態調節電機轉速，維持氣膜穩定性（控制精度±0.1%）。
- 故障自診斷：可識別30+種異常狀態（如氣膜破裂、過載等），觸發緊急降速保護。
4. 能量傳遞路徑
電能輸入
↓
永磁電機 → 高速旋轉動能（20krpm+）
↓
葉輪壓縮空氣 → 氣體壓力能
↓
氣膜懸?。ê哪?%~5%） + 流體輸出（效率65%+）

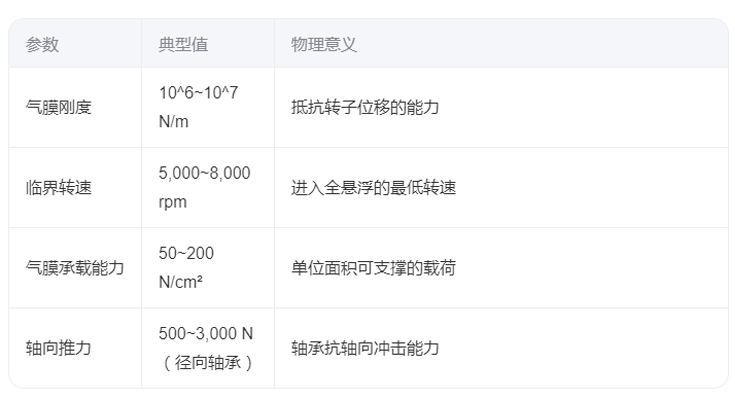

關鍵參數示例
與機械軸承對比
- 損耗降低：無潤滑油摩擦、無齒輪箱損耗，綜合能效提升30%+
- 壽命延長：無接觸磨損使MTBF（平均無故障時間）達80,000小時
- 精度提升：徑向跳動<10μm，僅為傳統軸承的1/5
斯邁德認為：通過上述原理，空氣懸浮風機實現了高效節能、免維護、長壽命的突破，成為流體機械領域顛覆性技術。
